Příslušenství pro rozdělovače podlahového topení a radiátorů

Rozdělovače pro podlahové nebo radiátorové topení jsou zařízení k rozdělování toku vody z kotle k radiátorům nebo do okruhů podlahového vytápění. Řešení topení přes rozdělovač má mnoho výhod. Největší z nich je možnost regulovat průtok vody – jednotlivé větve podlahového topení lze snadno vyregulovat a dosáhnout tak rovnoměrného předávání tepla do podlahy. Další výhodou je vyvážení rozvodu u radiátorového topení.

Mosazný rozdělovač H.P.W. se dodává jako kompletní sestava s uzavíracími ventily, regulačním šroubením s průtokoměry, automatickým odvzdušňovacím a vypouštěcím ventilem. Nerezový rozdělovač má navíc na každém okruhu termoregulační ventil s připojením M30 × 1,5. Aby však bylo možné rozdělovač připojit ke zdroji tepla a k okruhům, potřebujete ještě několik dílů:

• Kulové ventily 1" na přívod a zpátečku – aby šel celý rozdělovač snadno odstavit.
• Svěrná šroubení pro připojení potrubí každého okruhu – dvě na okruh.
• Skříňku, ve které bude rozdělovač uložený ve stěně nebo na stěně.

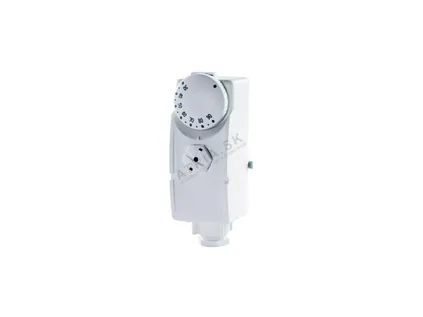

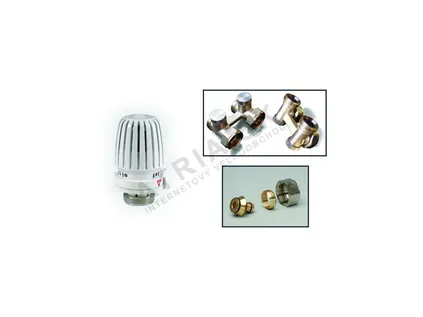

• Podle zapojení pojistný příložný termostat a u radiátorů regulační sadu pro každé otopné těleso.

Mosazné kulové ventily se osazují na konec rozdělovače – na vstup a výstup – pomocí polopřevlečného šroubení 1". Po osazení připojíte potrubí od zdroje tepla na volnou stranu ventilu. Doporučujeme osadit oba ventily současně, aby bylo možné celý rozdělovač v případě potřeby snadno odstavit – například při výměně kotle nebo při opravě.

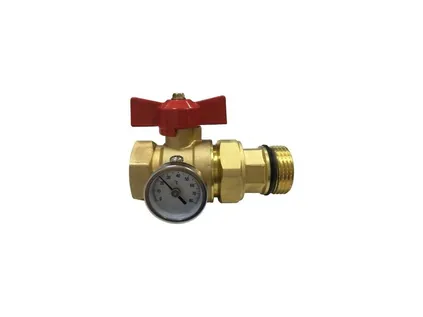

Proč právě kulový ventil s teploměrem

• Okamžitá kontrola teploty – vestavěný teploměr s rozsahem 0 až 80 °C ukáže teplotu otopné nebo chladicí vody přímo u rozdělovače, bez dalších měřicích přístrojů. Na přívodu a zpátečce tak hned vidíte teplotní rozdíl.
• Rychlé uzavření – kulový ventil se otevírá a zavírá jednou čtvrtotáčkou; obsluha je rychlejší a intuitivnější než u jehlových ventilů.

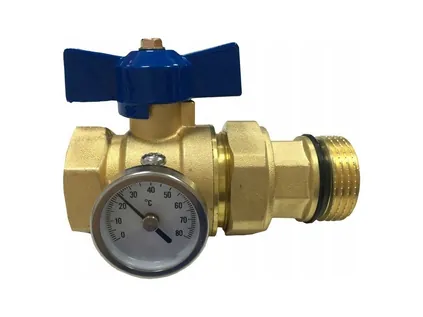

• Barevné rozlišení – červený motýlek patří na přívod, modrý na zpátečku. Při obsluze je jasné, která strana je otevřená nebo zavřená.

Přímý nebo rohový

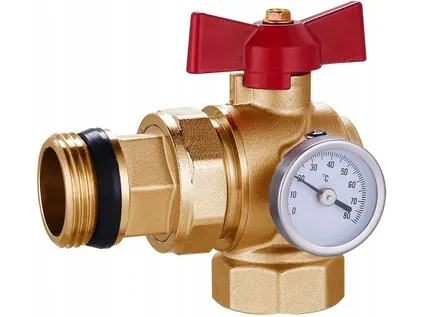

Rozhoduje směr, ze kterého k rozdělovači přichází potrubí od zdroje tepla. Přímý ventil zvolte, když přívod a zpátečka přicházejí z boku v ose rozdělovače. Rohový ventil se hodí, když potrubí přichází zespodu z podlahy nebo shora ze stěny – ušetříte koleno i místo ve skříňce.

Vývody okruhů na rozdělovači mají závit Eurokonus (EK). Svěrné šroubení se na vývod našroubuje a uvnitř sevře potrubí – vnitřní prstenec ho uchopí a utěsní. Při demontáži stačí šroubení odšroubovat a potrubí vyjmout. Rozměr šroubení musí vždy odpovídat rozměru připojovacího potrubí.

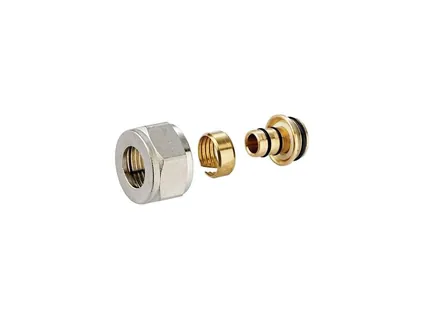

• RCS16 – svěrné šroubení 16 × 2 s připojením 3/4" Eurokonus pro vícevrstvé PEX-AL-PEX i polybutylenové (PB) potrubí o průměru 16 mm. Hodí se k rozdělovačům, šroubením zpátečky, VK armaturám, termostatickým ventilům a regulačním šroubením. Utahovací moment 30–40 Nm.

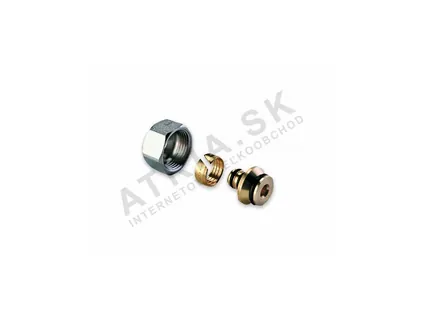

• 500684 – svěrné šroubení IVAR.TA 4420 16 × 2 ALU-EK pro vícevrstvé potrubí ALPEX, se závitem Eurokonus nebo M 24, PN 10 a teplotou do +120 °C. Tělo z mosazi CW617N, O-kroužek z EPDM, utahovací moment 25–35 Nm. Pryžové části nikdy nemažte minerálními oleji, jen mazivem na bázi silikonu.

Nerezové rozdělovače se k potrubí připojují šroubením 3/4" EK a lze je použít pro všechny druhy plastových potrubí včetně vícevrstvého i pro měď. Jejich termoregulační ventily mají připojení M30 × 1,5 – podle něj vybírejte termostatické hlavice nebo servopohony. U mosazných rozdělovačů H.P.W. vám s výběrem hlavice nebo servopohonu rádi poradíme.

Více o rozdělovačích H.P.W. a jejich příslušenství najdete na mosazne-rozdelovace.cz, porovnání mosazných a nerezových rozdělovačů na rozdelovace-topeni.cz.
