Hvězdicový rozvod: každý radiátor napojený přímo z rozdělovače

Běžný rozvod ústředního topení připomíná strom: od kotle jde hlavní trubka a z ní se postupně odbočuje k radiátorům. První tělesa dostanou vody dost, poslední na konci větve často méně. U hvězdicového rozvodu přivedete vodu nejdřív do rozdělovače a z něj táhnete ke každému radiátoru vlastní dvojici trubek. Těleso tak funguje jako samostatná smyčka – přesně jako smyčka podlahovky.

Výhoda je v ovladatelnosti. Průtok do každého radiátoru nastavíte průtokoměrem na rozdělovači, takže vzdálený radiátor v dětském pokoji nebude chladnější než ten v obýváku hned vedle. A když je třeba těleso vyměnit, zavřete jeho vývod a ostatní topí dál.

Který rozdělovač

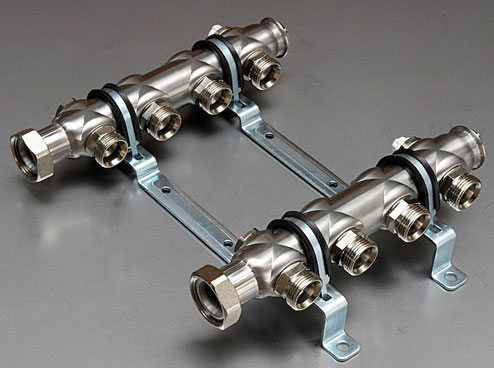

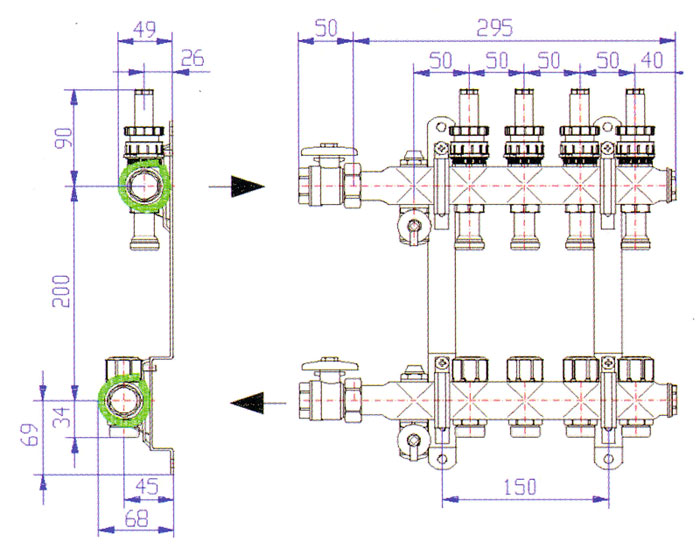

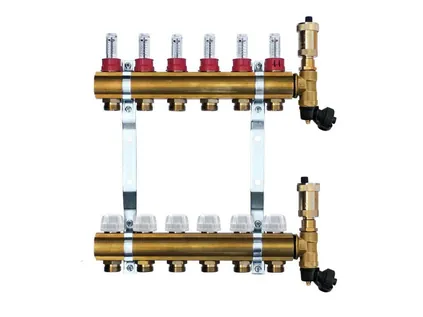

Výrobce rozdělovačů H.P.W. je určuje pro podlahové i radiátorové topení. Přicházejí smontované – uzavírací ventily, průtokoměry na regulačním šroubení, automatický odvzdušňovač i vypouštěcí ventil jsou součástí –, s přípojkou 1" a se 2 až 12 vývody. Limity jsou u radiátorů stejné jako u podlahovky: 6 bar a +80 °C. Konstrukci a rozměry najdete na mosazne-rozdelovace.cz.

Celý výpočet si ukážeme na modelovém bytě. Rozdělovač stojí ve skříňce v předsíni, přibližně uprostřed bytu. Délky tras (jedním směrem, od rozdělovače k tělesu) jsou změřené po stěnách a podlaze:

• obývák – radiátor pod oknem 6 m, druhý u balkonu 7 m,
• ložnice 9 m,
• dětský pokoj 10 m,
• kuchyně 5 m,
• koupelna 4 m.

1. Rozdělovač a skříňka

Šest radiátorů = šest vývodů. S jedním vývodem v rezervě vychází rozdělovač se 7 vývody (ROZDZ.07H). Pro 7 vývodů bez čerpadla podle tabulky výrobce skříněk postačí 1320HPX pod omítku nebo 1220HPX na stěnu. Pokud rezervu nechcete, ROZDZ.06H se vejde i do 1310HPX / 1210HPX.

2. Trubka

Součet tras: 6 + 7 + 9 + 10 + 5 + 4 = 41 m. Každá trasa má přívod i zpátečku, tedy 2 × 41 = 82 m PEX-AL-PEX 16 × 2, plus malá rezerva na ohyby a napojení. Nejdelší smyčka (dětský pokoj) má 20 m, nejkratší (koupelna) 8 m – právě tento rozdíl vyrovnají průtokoměry.

3. Díly u těles

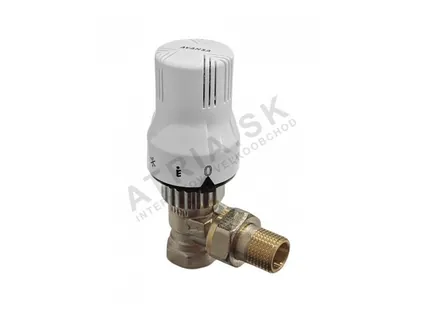

Pokud jsou všechny radiátory se spodním připojením, objednáte 6 sad HPW Set2. Kdyby jedno těleso, například v koupelně, mělo boční připojení, zvolíte pro něj místo HPW Set2 sadu Avansa TH6.

4. Díly na rozdělovači

Šest smyček × 2 = 12 šroubení RCS16 a jeden pár kulových ventilů 1" s teploměrem – při přívodu ze stropu nebo z podlahy rohové (ROZDZ.ZAW.K.CZ a ROZDZ.ZAW.K.N). Oblouky 90° počítejte podle toho, kolikrát trubka vychází z podlahy: u rozdělovače 12 výstupů a u těles se spodním připojením dalších 12, celkem 24 ks, tedy 3 balení po 10 ks.

5. Nastavení

Po napuštění a odvzdušnění nejvíc otevřete průtokoměr smyčky do dětského pokoje (20 m) a postupně přivírejte kratší smyčky – nejvíc koupelnu (8 m). Jemné doladění teploty v místnostech pak obstarají termostatické hlavice.

Častá kombinace: podlahovka v přízemí nebo v koupelně, radiátory v ostatních pokojích. Podlaha chce vodu kolem 40 °C, radiátory teplejší – proto patří na samostatné okruhy: podlahovka na vlastní rozdělovač, radiátory na druhý rozdělovač nebo větev.

U větší plochy podlahovky nebo při společném zdroji pro obě soustavy se osazují rozdělovače s čerpadlem. Oběh v takovém okruhu zvládnou čerpadla Avansa 25/4/130 nebo 25/6/130 se třemi stupni otáček; jako pojistku proti přehřátí podlahy přidejte příložný termostat AVANSA TH 2A. Skříňka pro rozdělovač s čerpadlem musí být větší – velikosti jsou na stránce Skříňky pro rozdělovače.

Díly pro připojení smyček najdete v sekci příslušenství pro rozdělovače, trubky na stránce potrubí PEX-AL-PEX 16 × 2 a oblouky v sekci příslušenství pro podlahové topení. Další sestavy pro radiátory nabízí rozdělovače pro radiátorové vytápění.
