Rozdělovač pro podlahovku: kolik vývodů a z jakého materiálu

Všechny smyčky podlahovky se scházejí na jednom místě. Tam se nastavuje, kolik vody dostane která místnost, odvádí se vzduch a každou smyčku lze zavřít zvlášť. Nabízíme mosazné H.P.W. a nerezové rozdělovače se 2 až 12 vývody.

updateAktualizováno: 16. 10. 2026verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.

hubNabídka rozdělovačů storefrontKoupit na AVEA.CZ

account_tree2 až 12 smyčekspeedPrůtokoměr u každé smyčkyairOdvzdušnění automatickyplumbingMosaz s přípojkou 1"

hubÚloha

Proč podlahovka bez rozdělovače nefunguje

Do domu přivede kotel jedno potrubí, ale podlahovka má smyček deset. Rozdělovač vodu rozdělí: horní lišta ji pošle do všech smyček, spodní ji posbírá a vrátí zdroji. U každé smyčky je ventil, kterým ji zavřete, a prvek, kterým nastavíte její průtok; vzduch se odvádí automaticky. Když je třeba opravit podlahu v jednom pokoji, zavřete jen jeho smyčku a zbytek domu topí.

Druhý, méně viditelný úkol je vyrovnávání. Smyčka v koupelně má třeba 50 m, v obýváku 85 m. Voda si vybere kratší cestu s menším odporem a bez nastavení by koupelna byla přetopená a obývák chladný. Průtokoměry umožní krátké smyčky přivřít, aby dlouhé dostaly dost vody.

Levný rozdělovač je drahý omyl

Konstrukčně nejde o nic složitého, zatížení je však trvalé: tlak v soustavě, ohřev a chladnutí během každé sezóny. Úsporné modely s tenkostěnnými lištami bývají náchylné k jemným trhlinám a voda pak kape v zavřené skříňce, kde si toho nikdo hned nevšimne. Proto nabízíme jen mosaz Press-Messing Ms 58 s poniklováním a nerez vyrobenou podle DIN EN 1264-4:2009-11.

compareMosaz versus nerez

V čem se liší výbava H.P.W. a nerezového rozdělovače

Společný mají rozsah 2 až 12 vývodů, průtokoměr u každé smyčky a automatické odvzdušnění. Rozdíly jsou tyto:

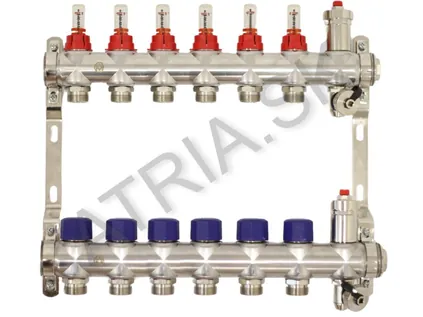

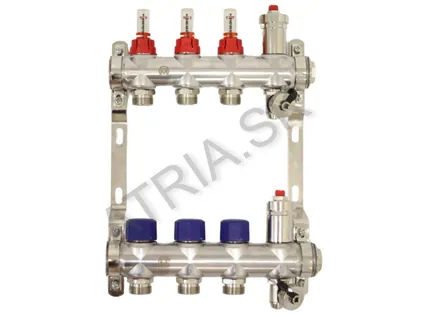

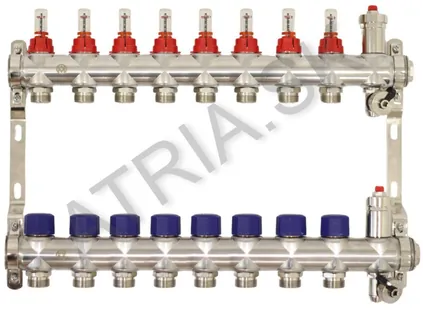

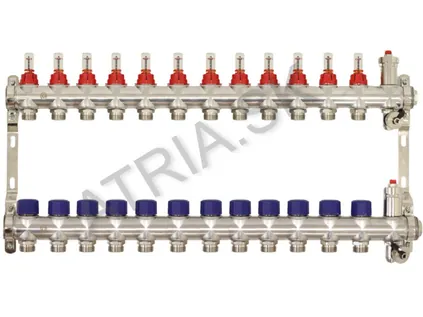

Co porovnáváme	Nerez (HR1103-2 až -12)	Mosaz H.P.W. (ROZDZ.02H až .12H)
Ventil u každé smyčky	termoregulační, závit M30 × 1,5 pro hlavici či servopohon	uzavírací

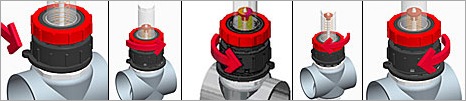

Nastavení průtoku	Regolux 0–5 l/min, dvojitá regulace, ukazatel, paměť	regulační šroubení s průtokoměry na horní liště
Napojení smyček / přípojka	smyčky přes 3/4" EK	přípojka 1"
Vhodné trubky	všechny plastové včetně vícevrstvých, i měď	podle zvoleného svěrného šroubení
Konstrukce	nerezová ocel, DIN EN 1264-4, poniklované konzoly	mosaz Press-Messing Ms 58, poniklovaná
Provozní limity	–	6 bar, +80 °C
Vypouštění, odvzdušnění	automatické odvzdušňovače, otočné vypouštěcí ventily	automatický odvzdušňovací a vypouštěcí ventil
Původ	Německo	–

Hodnoty z popisů produktů na AVEA.CZ; pomlčka = údaj výrobce neuvádí. O konstrukci H.P.W. podrobněji píše mosazne-rozdelovace.cz.

calculatePočet smyček

Kolik smyček vyjde na plochu místnosti

Trubka 16 × 2, v ploše místnosti nejvýše přibližně 85 m na smyčku (zbytek do 80–100 m zůstává na přívod k rozdělovači). Spotřeba: krok 20 cm = 5 m/m², 15 cm ≈ 6,7 m/m², 10 cm = 10 m/m².

Plocha s trubkou	Krok 20 cm	Krok 15 cm	Krok 10 cm
6 m²	30 m → 1 smyčka	≈ 40 m → 1	60 m → 1
9 m²	45 m → 1	≈ 60 m → 1	90 m → 2
12 m²	60 m → 1	≈ 80 m → 1	120 m → 2
15 m²	75 m → 1	≈ 101 m → 2	150 m → 2
18 m²	90 m → 2	≈ 121 m → 2	180 m → 3
24 m²	120 m → 2	≈ 161 m → 2	240 m → 3
30 m²	150 m → 2	≈ 201 m → 3	300 m → 4
36 m²	180 m → 3	≈ 241 m → 3	360 m → 5

Plocha s trubkou je bez kuchyňské linky, vany či vestavěné skříně. Jde o přepočet, ne projekt – krok a počet smyček potvrdí výpočet tepelných ztrát. Krok 10 cm se dává hlavně do koupelen a k velkým oknům.

lightbulbModelový příklad

Dům s přízemím a patrem: dva rozdělovače krok za krokem

U dvoupodlažního domu se obvykle dává vlastní rozdělovač na každé podlaží – přívody jsou krátké a každé podlaží lze regulovat zvlášť. Vezměme modelový dům a projděme návrh podle tabulky výše.

Přízemí

obývák s jídelnou 36 m², krok 15 cm → ≈ 241 m → 3 smyčky po přibližně 80 m,
kuchyně 12 m², krok 15 cm → ≈ 80 m → 1 smyčka,
předsíň 9 m², krok 15 cm → ≈ 60 m → 1 smyčka,
koupelna s WC 6 m², krok 10 cm → 60 m → 1 smyčka.

Celkem 6 smyček. Doporučujeme ROZDZ.07H se 7 vývody – jeden zůstane v rezervě například pro zimní zahradu. Pro 7 vývodů bez čerpadla podle tabulky výrobce skříněk vyhovuje 1320HPX pod omítku nebo 1220HPX na stěnu.

Patro

ložnice 15 m² a dětský pokoj 15 m², oba krok 15 cm → každý ≈ 101 m → 2 + 2 smyčky,
pracovna 12 m², krok 15 cm → ≈ 80 m → 1 smyčka,
koupelna 9 m², krok 10 cm → 90 m → 2 smyčky po 45 m,
chodba 6 m², krok 20 cm → 30 m → 1 smyčka.

Celkem 8 smyček. Buď přesně ROZDZ.08H (skříňka 1320HPX / 1220HPX), nebo s rezervou ROZDZ.09H (skříňka 1325HPX / 1225HPX).

Co k tomu objednat

Dvě dvojice kulových ventilů (jednu na každý rozdělovač), šroubení 2 × 14 = 28 ks a oblouky 90° rovněž 28 ks, tedy 3 balení po 10 ks. Trubky v ploše vychází v přízemí asi 442 m a v patře asi 401 m; při pracovním předpokladu 10 m přívodu na smyčku přibude 60 a 80 m. Jak tyto metry rozdělit do kotoučů, ukazujeme na stránce potrubí.

Rozdělovač patří co nejblíž ke středu vytápěné plochy podlaží – ne do kouta u schodiště. Krátké přívody znamenají méně trubek v chodbě a vyrovnanější smyčky. Počet okruhů pro váš půdorys si předběžně ověřte v kalkulačce rozdělovače.

checklistVýběr

Šest rozhodnutí při objednávce rozdělovače

Rozepište smyčky

Každá místnost dostane aspoň jednu vlastní smyčku. Smyčku nikdy neveďte přes dva pokoje s jinou požadovanou teplotou – nešly by řídit samostatně.

Přidejte rezervu

Volný vývod navíc vyjde levněji než pozdější výměna rozdělovače, až se bude dodělávat podkroví nebo zimní zahrada.

Vyberte materiál

Mosaz H.P.W. s kompletní výbavou, nebo nerez s ventily M30 × 1,5 a průtokoměry Regolux s pamětí.

Uzávěry na vstup a výstup

Dvojice kulových ventilů 1" s teploměrem – červený na přívod, modrý na zpátečku; přímé nebo rohové podle směru trubek od zdroje.

Šroubení

Dvě na smyčku: RCS16 pro PEX-AL-PEX a PB 16 mm, IVAR 500684 pro ALPEX 16 × 2. Devět smyček = 18 kusů.

Skříňka

Velikost podle počtu vývodů a toho, zda bude u rozdělovače čerpadlo. Podívejte se do tabulky níže nebo na stránku Skříňky pro rozdělovače.

inventory_2Mosaz H.P.W.

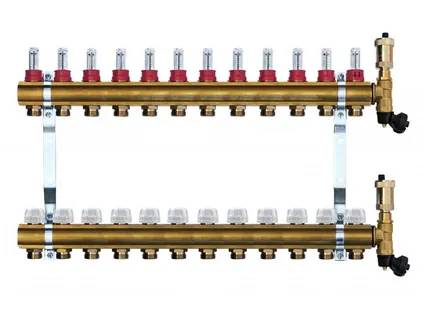

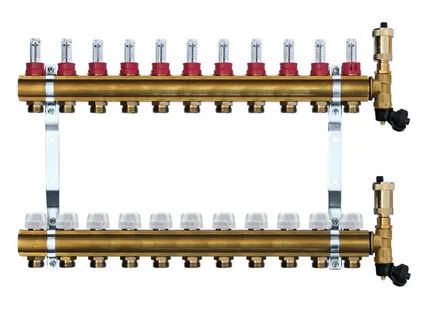

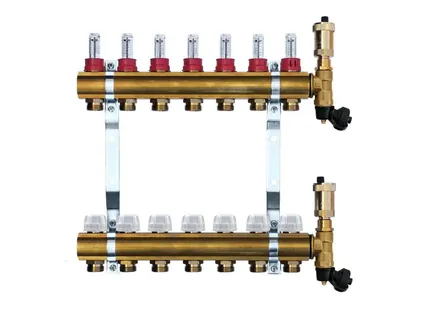

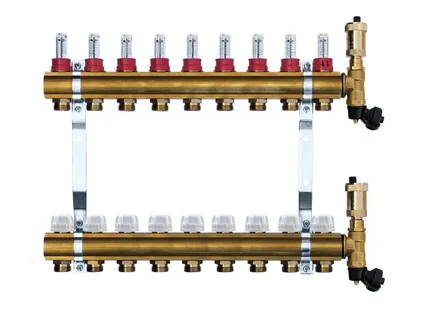

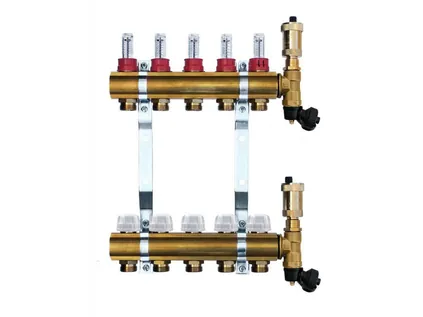

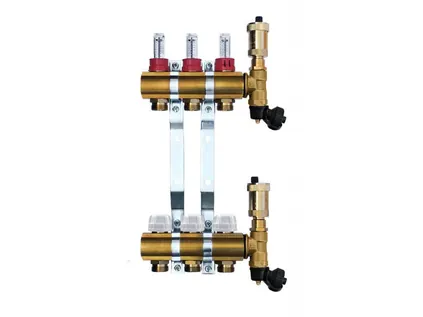

Mosazné rozdělovače H.P.W. – 2 až 12 vývodů

Dodávají se smontované: uzavírací ventily, šroubení s průtokoměry, odvzdušňovací a vypouštěcí ventil jsou součástí. Dokupují se šroubení na trubky a kulové ventily.

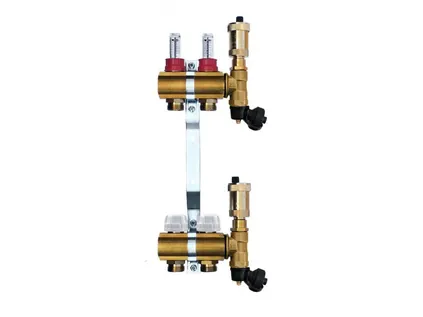

H.P.W. – 2 vývody

5,0 · 1 hodnocení

Vývody2
Vstup1"
Limit6 bar · 80 °C

1 263 Kčs DPH

Na skladě ZA

Vývody	Skříňka – bez čerpadla	Skříňka – s čerpadlem	Mosaz H.P.W.	Nerez
2	1300HPX / 1210HPX	1320HPX / 1220HPX	ROZDZ.02H	HR1103-2
3	1300HPX / 1210HPX	1320HPX / 1220HPX	ROZDZ.03H	HR1103-3
4	1300HPX / 1210HPX	1320HPX / 1220HPX	ROZDZ.04H	HR1103-4
5	1310HPX / 1210HPX	1325HPX / 1225HPX	ROZDZ.05H	HR1103-5
6	1310HPX / 1210HPX	1325HPX / 1225HPX	ROZDZ.06H	HR1103-6
7	1320HPX / 1220HPX	1325HPX / 1225HPX	ROZDZ.07H	HR1103-7
8	1320HPX / 1220HPX	1330HPX / 1230HPX	ROZDZ.08H	HR1103-8
9	1325HPX / 1225HPX	1340HPX / 1240HPX	ROZDZ.09H	HR1103-9
10	1325HPX / 1225HPX	1340HPX / 1240HPX	ROZDZ.10H	HR1103-10
11	1330HPX / 1230HPX	1340HPX / 1240HPX	ROZDZ.11H	HR1103-11
12	1330HPX / 1230HPX	1350HPX / 1250HPX	ROZDZ.12H	HR1103-12
