Deska z tvrzeného PS plastu o tloušťce 1 mm s hříbky pro trubky 14–18 mm. Polystyren pod ní není – izolaci kladete zvlášť a SOLO při výšce 23 mm řeší jen odraz tepla a polohu potrubí.
updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.
Pod označením UHP50 jste dříve hledali „desku jako odraznou vrstvu“. V e-shopu AVEA.CZ ji dnes najdete jako tvrzenou izolační fólii UHP50 (STIROTERMAL SOLO). Slovo „izolační“ v názvu je trochu zavádějící: deska je jen tvarovaný plast, nikoli tepelná izolace.

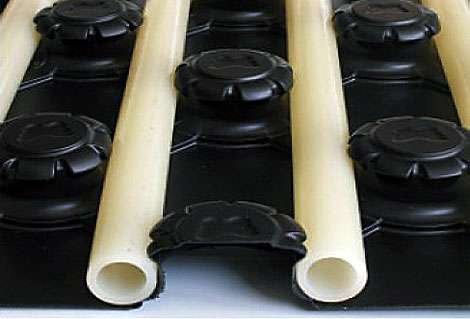

SOLO tvoří jediná vrstva – tvrzený PS plast o tloušťce 1 mm, vylisovaný do osmihranných hříbků s převisy. Trubku 14–18 mm mezi ně zamáčknete a zůstane na místě i při lití potěru. Plast odráží teplo směrem do betonu a drží polohu potrubí; před únikem tepla do stropu či zeminy však nechrání. Výrobce desku určuje k ukládání potrubí a jako odraznou vrstvu v průmyslu, autoservisech a výrobních halách.
Deska se účtuje za 1 m², ostatní položky podle balení uvedeného na kartě.
Rozhoduje, zda je tepelná izolace ve skladbě podlahy už vyřešená jinou vrstvou.
| Situace | SOLO | Proč |
|---|---|---|
| Hala, dílna, autoservis s izolací podle projektu | ano | přesně k tomu je deska určená – vede trubky a odráží teplo |
| Pod podlahou už leží polystyren z jiné zakázky | ano | SOLO se položí na něj a izolaci nezdvojuje |
| Potřebujete co nejtenčí vrstvu s hříbky | ano | 23 mm je nejnižší deska s výstupky v naší nabídce |
| Rodinný dům, kde by SOLO byla jedinou vrstvou nad betonem | ne | 1 mm plastu neizoluje; zvolte DUO 11, DUO 20 nebo DUO 30 |
| Trubka o průměru 20 mm | ne | hříbky jsou tvarované na trubky 14–18 mm |
| Suchá podlaha bez potěru | ne | SOLO se zalévá potěrem stejně jako desky DUO |
Ceny desky SOLO i desek DUO najdete v ceníku.
Protože deska neizoluje, musí být skladba postavená tak, aby tepelnou ochranu zajistila jiná vrstva. Postupuje se zdola:
Pokud byste pod SOLO stejně kupovali nový polystyren, porovnejte cenu s deskou, která má izolaci přímo pod hříbky. Nejbližší je DUO 11 s tepelným odporem 0,30 m²K/W; víc izolace mají DUO 20 (0,55 m²K/W) a DUO 30 (0,85 m²K/W).
| Údaj | SOLO (UHP50) | DUO 11 (UHP51) |
|---|---|---|
| Polystyrenová izolace | žádná | 11 mm, EPS 150 |
| Plast na povrchu | tvrzený PS, 1 mm, černý | tvrzený PS, 0,6 mm |
| Výška s hříbky | 23 mm | 33 mm |

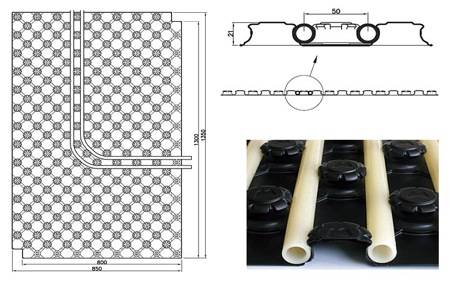

| Rozměr a plocha tabule | 1400 × 800 mm = 1,12 m² | 1400 × 800 mm = 1,12 m² |
| Překrytí na zámku | 50 mm | – |
| Trubka / rastr hříbků | 14–18 mm / 50 mm | 14–18 mm / 50 mm |
| Možné rozteče trubek | 50, 100, 150, 200 mm | 50, 100, 150, 200 mm |
| Pevnost v ohybu | neuvádí se (tvrzený plast) | 150 kPa |
| Třída reakce na oheň | E dle EN 13501-1, B1 dle DIN 4102 | E dle EN 13501-1, B1 dle DIN 4102 |
| Balík | 20 tabulí = 22,4 m² | 13 tabulí = 14,56 m² |
| Původ / prodej | EU, za 1 m² | EU, za 1 m² |
Hodnoty podle popisů výrobků v e-shopu AVEA.CZ; překrytí zámku u DUO 11 popis neuvádí.
Typickým místem pro SOLO je dílna nebo menší hala, kde projekt řeší izolaci samostatnou vrstvou polystyrenu. Spočítali jsme prostor 10 × 12 m = 120 m² s trubkami v celé ploše.
120 m² + 5 % na přířezy = 126 m². Tabule má 1,12 m², takže 126 ÷ 1,12 = 112,5, tedy 113 tabulí. Balík obsahuje 20 tabulí, objednáte 6 balíků (120 tabulí, 134,4 m²) a 7 tabulí zůstane jako rezerva.
Která rozteč platí, určí projekt podle tepelných ztrát haly. Počtu okruhů odpovídá i velikost rozdělovače a jeho skříňky.
Obvod dílny je 2 × (10 + 12) = 44 m, takže stačí jedno 50 m balení dilatačního pásu DP 50. Potěr s trubkami o tloušťce 65–72 mm znamená 7,8–8,6 m³; při dávce 7 kg na 1 m³ vychází 55–61 kg plastifikátoru, tedy 6 až 7 pytlů PL 10.
Tepelnou izolaci pod SOLO tento propočet nezahrnuje – její tloušťku a materiál stanoví projekt skladby podlahy. Nezapomeňte ani na svěrná šroubení s eurokonusem (dvě na okruh) a fixační oblouky u výstupu trubek k rozdělovači.
Polystyren podle projektu musí ležet rovně a bez spár. SOLO je tenká a každou nerovnost izolace přenese do polohy trubek.
Samolepicí dilatační pás nalepte po celém obvodu a kolem sloupů. Jeho fólii později přehnete přes okraj desek, aby potěr nezatekl pod ně.
Tabule 1400 × 800 mm ukládejte tak, aby zámek sousední tabule překryl okraj o 50 mm. U stěny desku zastřihněte na míru.
Trubku 14–18 mm zamáčkněte mezi hříbky. Rastr 50 mm dovoluje měnit rozteč po 5 cm; ohyby u rozdělovače zpevněte fixačními oblouky 90°.
Konce okruhů napojte na rozdělovač svěrným šroubením s eurokonusem a celý systém nechte topenářem natlakovat ještě před litím potěru.
Cementovému potěru přidejte plastifikátor, asi 7 kg na 1 m³. Nad podkladem s trubkami má být vrstva nejméně 65 mm (ideálně 72 mm), u anhydritu nejméně 55 mm.
Pošlete nám skladbu podlahy s tloušťkou izolace a rozměry prostoru – technik posoudí, zda zvolit SOLO nebo desku DUO, a spočítá materiál. Zastihnete ho na čísle +421 917 133 664 nebo na adrese info@atria.sk v pracovní dny od 7:30 do 15:30.
