30 mm polystyrenu EPS 120 s tepelným odporem 0,85 m²K/W, nad ním tvrzená PS fólie 0,6 mm a hříbky pro trubky 14–18 mm. Deska pro novostavby a přízemí, kde výška podlahy nevadí a teplo nemá unikat dolů.
updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.
Deska s původním kódem UHP52 se v e-shopu AVEA.CZ prodává jako Systémová izolační deska UHP52 (STIROTERMAL DUO 30). Číslo 30 v názvu odpovídá tloušťce polystyrenového jádra v milimetrech – stejně jako 11 a 20 u nižších desek řady.
Mezi deskami s výstupky, které dodáváme, je DUO 30 nejvyšší (52 mm) a má nejvyšší tepelný odpor. Jádro je z EPS 120 s tepelnou vodivostí 0,036 W/(m·K), povrch tvoří černá tvrzená PS fólie o tloušťce 0,6 mm, která směruje teplo do potěru a nepustí cementové mléko k polystyrenu. Výrobce desku řadí mezi typy pro velmi vysoké zatížení a uvádí nosnost 2 400 kg/m².
Ve srovnání s DUO 11 má nižší hustotu polystyrenu, ale téměř trojnásobný tepelný odpor. Kompletní systém doplníte o trubky, rozdělovač a pás s plastifikátorem.
Cena desky je za 1 m², balík má 7 tabulí. Trubka, pás a plastifikátor se prodávají v baleních uvedených na kartách.
Při rekonstrukci s nízkými prahy sáhněte po DUO 20 (42 mm) nebo DUO 11 (33 mm). Na podlahy s těžkými vozíky či příjezdové cesty se lépe hodí právě tyto dvě desky s nosností 4 000 kg/m². Pokud je izolace vyřešená zvlášť, stačí deska SOLO bez polystyrenu.
| Vlastnost | DUO 30 (UHP52) | DUO 20 |
|---|---|---|
| Tepelný odpor desky | 0,85 m²K/W | 0,55 m²K/W |
| Jádro z polystyrenu | 30 mm, EPS 120, λ 0,036 W/(m·K) | 20 mm, EPS 120, λ 0,034 W/(m·K) |
| Výška s hříbky | 52 mm | 42 mm |
| Pevnost v ohybu | 120 kPa | 150 kPa |
| Nejvyšší zatížení | 2 400 kg/m² | 4 000 kg/m² |
| Tabulí / m² v balíku | 7 / 7,84 m² | 10 / 11,2 m² |
| Rozteče trubek | 50, 100, 150, 200 mm | podle rastru 50 mm |
| Odolnost vůči teplu / oheň | 80 °C / E, B1 | – |

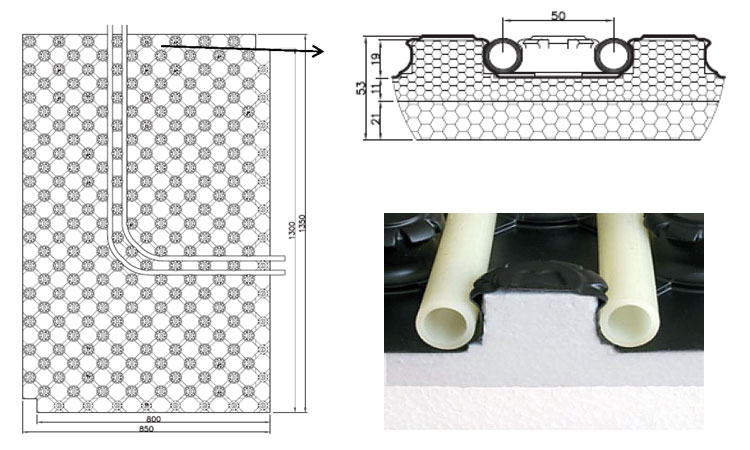

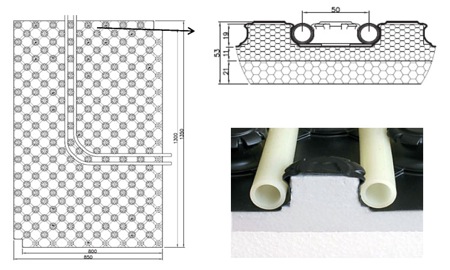

| Rozměr tabule, fólie | 1400 × 800 mm, tvrzený PS 0,6 mm | 1400 × 800 mm, tvrzený PS 0,6 mm |
Údaje z popisů výrobků v e-shopu AVEA.CZ, původ EU, prodej za 1 m². Ceny všech desek jsou v ceníku.
Ukázkový dům má v přízemí 96 m² vytápěné plochy (12 × 8 m) a podlahu na terénu. Projekt požaduje pod trubkami celkem kolem 60 mm polystyrenu, což je běžná orientační hodnota pro přízemí.
DUO 30 přináší 30 mm izolace, zbylých zhruba 30 mm pokryje rovná deska pod ní – v sortimentu je například EPS 100 S o tloušťce 30 mm. Obě vrstvy leží v celé ploše, takže doplňkové izolace je potřeba také přibližně 101 m² včetně rezervy.
96 m² + 5 % = 100,8 m². Po vydělení plochou tabule 1,12 m² vychází přesně 90 tabulí. Balík DUO 30 má 7 tabulí, takže 13 balíků dá 91 tabulí (101,92 m²) – zbude jediná tabule. Malý balík je u DUO 30 výhodou: zaokrouhlení nahoru vás stojí nejvýš 6 tabulí, kdežto u balíku se 13 tabulemi to může být až 12.
Při rozteči 15 cm leží v ploše 96 ÷ 0,15 = 640 m trubky. S limitem zhruba 90 m na okruh to dává 8 okruhů po 80 m, s přívody po 10 m celkem asi 720 m. Rozdělovač s 8 vývody si můžete sestavit níže.
Zadejte plochu s trubkami a rozteč. Uvidíte, kolik tabulí DUO 30 (po 1,12 m²) a metrů trubky je potřeba, na kolik okruhů se plocha rozdělí a kolik metrů okrajového pásu připravit.
Jak počítáme: potrubí = plocha ÷ rozteč + 10 m přívodů na každý okruh; jeden okruh má nejvýše přibližně 90 m. Desky = plocha ÷ 1,12 m² + 5 % na přířez. Obvod, pokud ho nevyplníte, ≈ 4 × √plocha × 1,3. Výsledek je orientační; podrobnější kalkulačku s dalšími možnostmi najdete na rozdelovace-topeni.cz.
Počet okruhů z propočtu nastavte níže. Sestava obsahuje rozdělovač, dva kulové ventily s teploměrem (přívod, zpátečka) a na každý okruh dvě svěrná šroubení 16 × 2. Podomítkovou nebo nadomítkovou skříňku můžete přidat, izolační desky a trubky objednáváte zvlášť.
Skříňku vybíráme podle délky rozdělovače s kulovými ventily. Sestava se přidá do košíku e-shopu AVEA.CZ, kde ji ještě můžete upravit. Ceny se aktualizují automaticky.
| Položka | Ks | Spolu |
|---|
Podlahu na terénu nejprve chraňte proti vlhkosti. Polystyren rozpouštědla naruší, proto se hodí například izolace z gumoasfaltu se sklotextilií.
Pokud projekt žádá víc než 30 mm izolace, položte nejdřív rovné desky polystyrenu se střídanými spárami a teprve na ně DUO 30.
Dilatační pás 8 × 150 mm přilepte ke stěnám tak, aby sahal nad budoucí potěr. Jeho fólii přehnete přes okraj systémových desek.
Tabule 1400 × 800 mm spojujte zámky tak, aby se každá hrana překrývala se sousední. Přířezy u stěn dělejte se stejným překrytím.
Trubky 14–18 mm vtlačte mezi hříbky v rozteči z projektu, výstupy k rozdělovači zpevněte fixačními oblouky 90° a okruhy připojte svěrným šroubením s eurokonusem.
Po úspěšné zkoušce těsnosti nalijte cementový potěr s plastifikátorem (asi 7 kg na m³) v tloušťce nejméně 65 mm, ideálně 72 mm; anhydritový nejméně 55 mm.
Pošlete půdorys a informaci, zda jde o přízemí nebo patro. Technik navrhne tloušťku izolace, rozteče a připraví seznam materiálu. Telefon +421 917 133 664, e-mail info@atria.sk, pracovní dny 7:30–15:30.
