Desku UHP47 už nedodáváme a její podrobné parametry se nedochovaly. Jako univerzální náhradu doporučujeme STIROTERMAL DUO 20 – před objednávkou vám technik rád ověří, zda sedí na vaši skladbu podlahy.
updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.
Systémovou izolační desku UHP47 už nemáme v nabídce a nenajdete ji ani v e-shopu. Jako univerzální náhradu doporučujeme STIROTERMAL DUO 20 s celkovou výškou 42 mm. Pokud potřebujete nižší nebo vyšší skladbu, zvolte DUO 11 (33 mm) nebo DUO 30 (52 mm).
Protože technické parametry UHP47 se nedochovaly, doporučujeme před objednávkou krátký telefonát s technikem: +421 917 133 664 (Po–Pá 7:30–15:30).

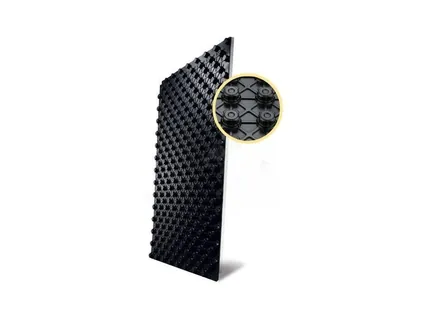

Původní web popisoval UHP47 jako systémovou polystyrenovou izolační desku „pro vysoké zatížení, rodinné domy a průmysl s protihlukovou izolací“. Prodávala se po tabulích o ploše 1,04 m² – stejně jako tehdejší desky UHP51 a UHP52 (dnes STIROTERMAL DUO 11 a DUO 30). Technický popis desky se nedochoval.
Proto je rozhodující, kolik výšky máte ve skladbě podlahy – výšku staré desky zjistíte měřením u otevřené podlahy nebo z projektu. Podle ní vyberete nízkou DUO 11, střední DUO 20 nebo vysokou DUO 30.
Ceny jsou za 1 m² desky, aktuální z e-shopu AVEA.CZ. Vyberte podle výšky, kterou máte ve skladbě podlahy k dispozici.
| Parametr | STIROTERMAL DUO 20 |
|---|---|
| Typ | systémová izolační polystyrenová deska s výstupky |
| Izolační materiál | EPS 120 |
| Tloušťka izolace | 20 mm |
| Celková výška s výstupky | 42 mm |
| Odrazná vrstva | tvrzený PS plast, tloušťka 0,6 mm, černá |
| Čistý (užitný) rozměr tabule | 1400 × 800 mm |
| Čistá plocha tabule | 1,12 m² |
| Průměr potrubí | 14–18 mm |
| Rozteč uložení potrubí | 50, 100, 150, 200 mm |
| Součinitel tepelné vodivosti λ | 0,034 W/(m·K) |
| Tepelný odpor desky | 0,55 m²K/W |
| Pevnost v ohybu | 150 kPa |
| Maximální zatížení | 4 000 kg/m² |
| Tepelná odolnost | 80 °C |
| Reakce na oheň | E (EN 13501-1), B1 (DIN 4102) |
| Balení | 11,2 m² = 10 tabulí |
| Prodej | cena za 1 m² |
Parametry podle popisu produktu v e-shopu AVEA.CZ. Aktuální cenu a dostupnost vidíte u produktů výše.
Všechny desky DUO mají tvrzenou PS fólii 0,6 mm, výstupky s převisy pro potrubí 14–18 mm a tabuli 1400 × 800 mm. U UHP47 jsou uvedeny jen údaje, které se dochovaly.
| Parametr | UHP47 | DUO 11 | DUO 20 | DUO 30 |
|---|---|---|---|---|
| Celková výška | nedochovala se | 33 mm | 42 mm | 52 mm |
| Izolace | polystyren, tloušťka nedochována | 11 mm, EPS 150 | 20 mm, EPS 120 | 30 mm, EPS 120 |
| Tepelný odpor desky | – | 0,30 m²K/W | 0,55 m²K/W | 0,85 m²K/W |
| Pevnost v ohybu | – | 150 kPa | 150 kPa | 120 kPa |
| Max. zatížení | „vysoké zatížení“ | 4 000 kg/m² | 4 000 kg/m² | 2 400 kg/m² |
| Plocha tabule | 1,04 m² | 1,12 m² | 1,12 m² | 1,12 m² |
| Protihluková izolace | uváděna | neuvádí se | neuvádí se | neuvádí se |
| Balík | – | 14,56 m² (13 tabulí) | 11,2 m² (10 tabulí) | 7,84 m² (7 tabulí) |
Údaje UHP47 podle původního webu systemova-deska.cz, údaje DUO podle e-shopu AVEA.CZ. Ceny všech desek najdete v ceníku systémových desek.
Protože přesné rozměry UHP47 neznáme, náhradu vybírejte podle toho, co potřebujete od nové podlahy. Pomohou vám čtyři otázky:
Odměřte výšku od nosného podkladu po hotovou podlahu a odečtěte nášlapnou vrstvu a beton nad potrubím. Betonová vrstva, ve které je trubka uložena, má mít minimálně 65 mm, optimálně 72 mm; u anhydritového potěru minimálně 55 mm. Zbytek připadá na izolaci a systémovou desku – podle toho zvolte DUO 11 (33 mm), DUO 20 (42 mm) nebo DUO 30 (52 mm).
DUO 11 a DUO 20 snesou podle výrobce až 4 000 kg/m² a mají pevnost v ohybu 150 kPa, DUO 30 2 400 kg/m² a 120 kPa. Pro rodinný dům vyhovují všechny tři; do dílny, garáže či haly s pojezdem vozidel vybírejte DUO 11 nebo DUO 20.
Tepelný odpor samotné desky je 0,30 m²K/W (DUO 11), 0,55 m²K/W (DUO 20) a 0,85 m²K/W (DUO 30). Běžně se pod podlahové topení dává tvrzený polystyren o tloušťce kolem 30 mm v patře a 60 mm v přízemí – pokud skladba vyžaduje více, položte pod systémovou desku další tepelněizolační vrstvu podle projektu.
Všechny desky DUO jsou pro trubky 14–18 mm, nejčastěji PEX-AL-PEX 16 × 2 mm. Pokud jste původně plánovali potrubí 20 mm, proberte řešení s technikem.
Tabule DUO 20 má čistou plochu 1,12 m², na 1 m² podlahy tedy připadá přibližně 0,9 tabule. K ploše s potrubím připočtěte asi 5 % na přířezy. Balík obsahuje 11,2 m² = 10 tabulí.
| Vytápěná plocha | Deska včetně 5 % rezervy | Počet tabulí | Celé balíky (10 tabulí) |
|---|---|---|---|
| 10 m² | 10,5 m² | 10 | 1 |
| 20 m² | 21 m² | 19 | 2 |
| 50 m² | 52,5 m² | 47 | 5 |
| 100 m² | 105 m² | 94 | 10 |
| 150 m² | 157,5 m² | 141 | 15 |
Orientační výpočet: počet tabulí = plocha × 1,05 ÷ 1,12 m², zaokrouhleno nahoru. Potrubí, okruhy a dilatační pás spočítáte v kalkulačce podlahového topení.
Deska UHP47 se dnes nejčastěji řeší ve dvou situacích: při doplňování k již položené ploše (například nová přístavba) a při kompletní výměně podlahy. V obou případech platí:
Celý postup od podkladu po první topení najdete v článku návod na montáž podlahového topení a v naší poradně o podlahovém vytápění.
Pošlete nám skladbu podlahy, průměr potrubí a plochu – technik doporučí vhodnou desku a přepočítá materiál. Technik: +421 917 133 664, info@atria.sk, Po–Pá 7:30–15:30.
Technik vám odpoví zpravidla ještě týž pracovní den. Pomůžeme s výběrem, montáží i cenovou nabídkou.
